2*500 W basis, 1300 W maximaal vanwege extra achterzijdevoordelen

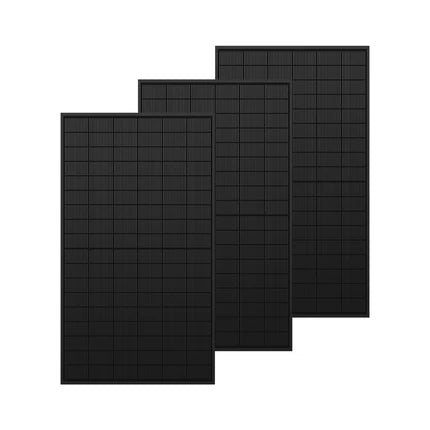

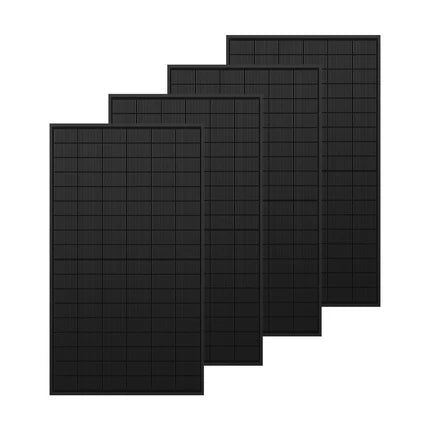

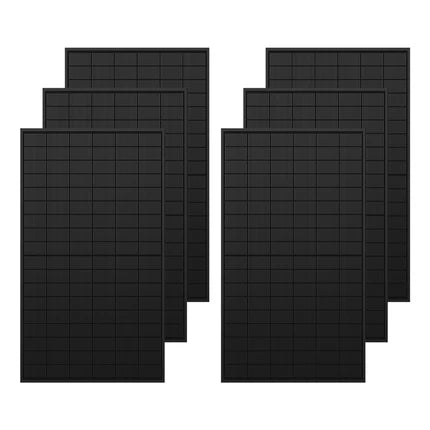

We presenteren u het geavanceerde bifaciale zonnepaneelmodule van 500 W, ontworpen om de prestaties en betrouwbaarheid te maximaliseren. Met de lichtomkeerfilmtechnologie verbetert dit module de efficiëntie en bifaciele productie. De niet-destructieve snede zorgt voor een zachte en nauwkeurige scheiding van de cellen, waardoor de celstructuur wordt bewaard voor een effectieve stroomstroom. Een hoge precisied lasersoldering voor de verbindingsbak garandeert een robuuste constructie en vergroot de veiligheid voor een betrouwbare zonne-energieoplossing.
*Houd er rekening mee dat installatieonderdelen niet inbegrepen zijn. Kopen ze gescheiden als nodig.
Belangrijkste kenmerken
- Hoger converteergevechtwoordheid van modules : Modulevermogen tot 22,5% dankzij geavanceerde cellentechnologie en fabricatiemethoden
- Lagere werkingstemperatuur : Een lagere werkingstemperatuur en temperatuurcoëfficiënt vergroten de uitvoergevechtwoordheid.
- Uitstekende prestaties bij weinig licht : Meer energieproductie bij weinig licht, bijvoorbeeld tijdens bewolking,ochtend of avond.
- Gedetailleerde wind- en sneeuwbeldbelastingtests : Module gecertificeerd voor weerbelasting (2400 Pascal) en sneeuwbeldbelasting (5400 Pascal)
- Verbindingsbak IP68 : Hoge water- en stofbestendigheid
Specificaties
Bifaciaal zonnepaneelmodule 500W
| Model | MSMD500M10NR-120BG |
|---|---|
| Mechanische kenmerken | |
| Celtype | N-TOPCon Mono |
| Celverbinding | 120 (6 x 20) |
| Moduleafmetingen | 1996 x 1134 x 30 mm |
| Gewicht | 28,5 kg |
| Verbindingsbak | IP68 |
| Uitgangskabel | 1200 mm |
| Aansluitertype | MC4 compatibel |
| Kader | Anodiseerde aluminiumlegering |
| Voorzijdebelasting | 5400 Pa |
| Achterzijdebelasting | 2400 Pa |
| Electrische kenmerken (STC*) | |
| Maximumprestatie (Pmax) | 500W |
| Module-efficiëntie (%) | 22,10% |
| Optimale werkingsspanning (Vmp) | 36,9V |
| Optimale werkingstroom (Imp) | 13,55A |
| Schermingspanning (Voc) | 44,2V |
| Kortsluitspanning (Isc) | 14,14A |
| Modultemperatuurbereik | -40 tot +85 ℃ |
| Maximale systeemspanningswaarde | 25A |
| Prestatietaolerantie | 0~+5W |
| *STC : Straling 1000 W/m², celtemperatuur 25°C, AM=1,5. Pmax-tolerantie binnen +/- 3%. |
|
| Bewerkingskenmerken (NOCT*) | |
| Maximumprestatie (Pmax) | 377W |
| Optimale werkingsspanning (Vmp) | 34,3V |
| Optimale werkingstroom (Imp) | 10,99 A |
| Schermingspanning (Voc) | 42,1 V |
| Kortsluitspanning (Isc) | 11,38 A |
| *NOCT : Straling 800 W/m², omringende temperatuur 20 °C, AM=1,5, windsnelheid 1 m/s. |
|
| Temperatuurkenmerken | |
| Nominale modultemperatuur (NOCT) | 42±2°C |
| Temperatuurcoëfficiënt van Pmax | -0,29 %/°C |
| Temperatuurcoëfficiënt van Voc | -0,25 %/°C |
| Temperatuurcoëfficiënt van Isc | +0,046 %/°C |
Eenvoudige balkon zonnepanelenondersteuningen
| Uiterlijk | |
|---|---|
| Materiaal | AL6005-T5, AL5052, SUS304 |
| Toepasbare module | Landschap |
| Orientatie van de module | Ram |
| Dikte van de module | 30 & 35 mm |
| Toepassing | Balkon met metaalgrensarm |
| Gewicht | 2,5kg |
| Lengte van het zonnepaneel (mm) | ≤2200mm |
| Breedte van het zonnepaneel (mm) | 751≤A≤1313mm |
| Dikte van het zonnepaneel (mm) | 30-35 mm |
| Hoek | 0&15-30 Gradus |
| Maximale windsnelheid | 40m/s |
